unser service
Bestückung (PCBA)
MENGEN & STÜCKZAHLEN
Vom Einzelstück bis zu kleinen Serien – auch Jahresmengen mit Abrufen möglich
BESTÜCKUNGSVARIANTEN
SMD, THT und mixed Varianten. Pressfit-Technik, Kleben und Dispensen möglich
KURZE PRODUKTIONSZEITEN
1-5 Arbeitstage ab Datenklarheit und Bauteilverfügbarkeit, abhängig von Menge und Technik bzw. dem Kundenwunsch
Datenbeistellung

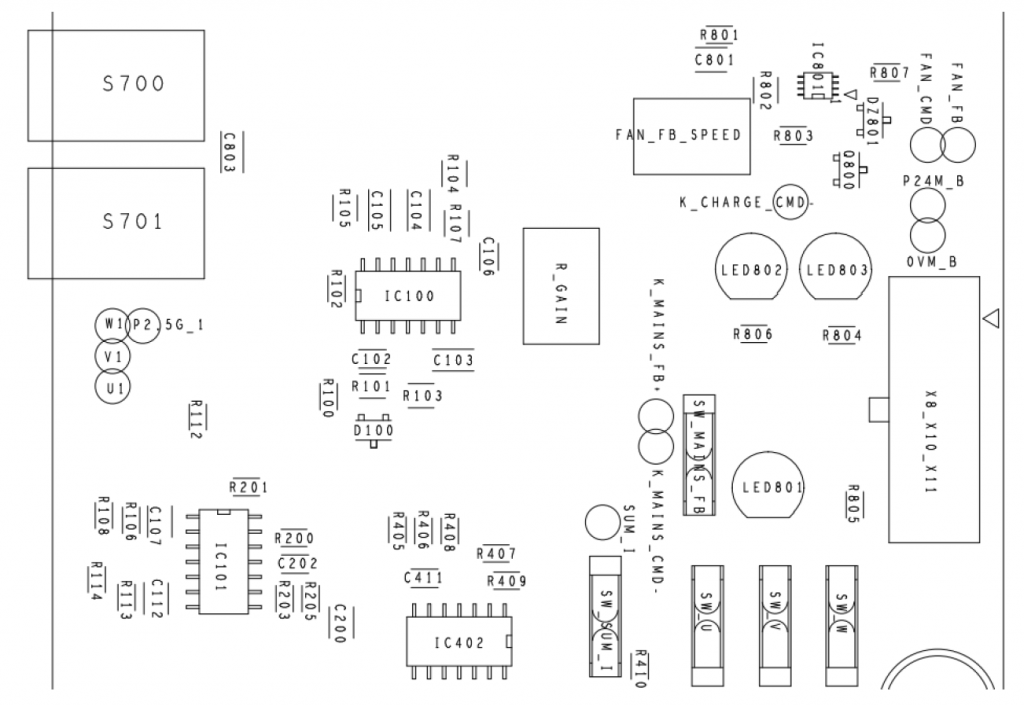

Für die Bestückung benötigen wir eine Bauteilliste (BOM), die dazugehörigen Bestückungsdaten (P&P-Datei) und einen Bestückungsplan. 3D-Bilder und weitere Zeichnungen können die Verarbeitung vereinfachen
Dateiformate
Bill Of Materials - BOM
- Excel
- Word
- CSV
- Eagle
Pick & Place Liste - PnP
- Excel
- Word
- CSV
- Eagle
Bestückungsplan
Material-Sourcing
Einkauf durch PIU-PRINTEX
- projektbezogener Einkauf
Beistellware
- in gegurteter Form
- vom Kunden bereitgestellt
mixed Sourcing
- Spezialbauteile werden vom Kunden bereitgestellt
- Rest wird von PIU-PRINTEX organisiert
Bestückungs-varianten
- SMD
- THT
- Mischbestückung (THT & SMD)
- Teilbestückung (BGA, ..)
- Pressfit
- Klebetechnik
LÖTVERFAHREN
- Wellenlötung (THT)
- Reflow
- Dampfphase
- Manuelle Lötung
Endprüfung
- optisch manuell
- Automatische optische Inspektion (AOI)
Fertigungsgrößen
- max. 1480 x 510mm
- min. 80 x 50mm
- bezieht sich auf Fertigungsnutzen
- Einzelprintgröße spielt keine Rolle
Fertigungsdauer
- Standard 10 Arbeitstage
- inklusive Beschaffung, Leiterplatten-Produktion, Bestückung und Endkontrolle
- Abhängig von Technik und Menge
Fertigungsstandard
- IPC-A-610 Class II
erweitertes Angebot
- BGA entlöten
- Funktionstest der Baugruppe
- Baugruppen-Assembling
- Frontplatten-Design
- Gehäusebau
- Lackierung der Baugruppe
